در صورتی که در زمان ساخت distributed switch به صورت پیشفرض ساخت Port Group را انتخاب کرده باشید، نمی توانید از تنظیمات دلخواه استفاده کنید. ( Port Group با تنظیمات پیش فرض ساخته می شود )
برای جلوگیری از این مشکل می توان بعد از ساخته شدن Port Group به تغییر تنظیمات آن پرداخت.
یا در زمان ساخت distributed switch هیچ Port Group ای ایجاد نکرد و بعد از ساخت distributed switch به صورت دستی ( همراه با تنظیمات ) اقدام به ساخت Port Group کرد.
برای تغییر و بررسی تنظیمات مربوط به یک Port Group در distributed switch به صورت زیر عمل کنید.
وارد بخش Networking شوید.
distributed switch خودتون رو انتخاب کنید.
وارد تب Configure شوید.
به قسمت topology برید.

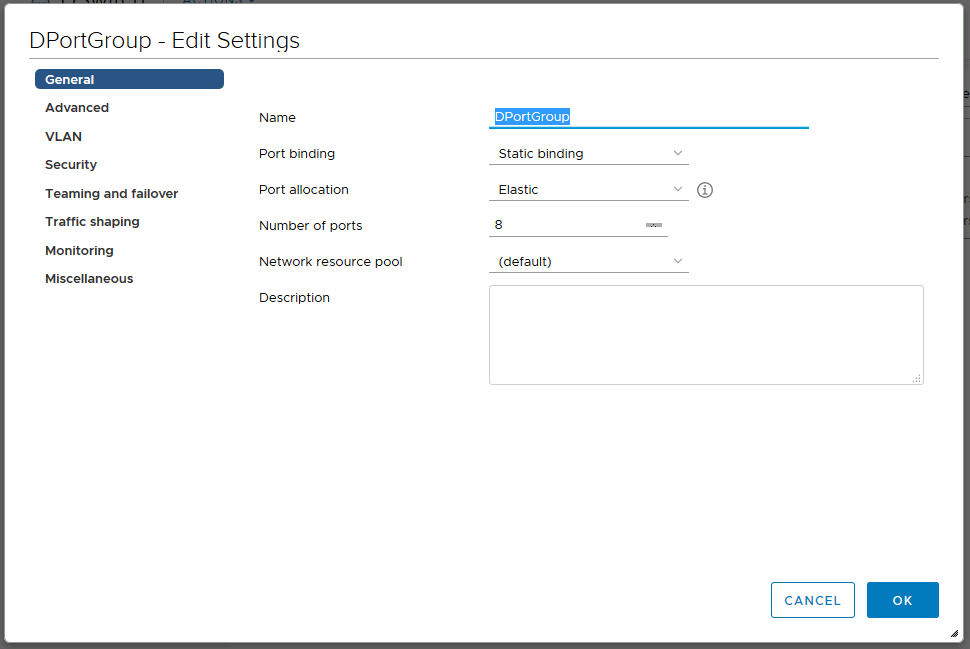

بر روی Port Group خود کلیک کنید و گزینه Edit Settings را انتخاب کنید.
قسمت General
Port Binding : با استفاده از Port Binding مشخص می کنیم که نحوه اتصال کارت شبکه ماشین مجازی به پورت های یک Port Group به چه صورت باشد.
Static Binding : با انتخاب این گزینه بلافاصله یک پورت اختصاصی داخل Port Group برای ماشین مجازی در نظر گرفته خواهد شد و این پورت تغییر و یا حدف نخواهد شد حتی در زمان stop شدن ماشین مجازی. تنها با حدف ماشین مجازی این پورت نیز آزاد خواهد شد.
Ephemeral – no binding : با روشن شدن ماشین مجازی یک پورت در Port Group ایجاد و به ماشین اختصاص داده می شود. با قطع شدن کارت شبکه ماشین مجازی نیز پورت آزاد می شود.
تفاوت این دو : اگر گزینه Static Binding انتخاب شود در صورتی که vCenter از دست رود، از طریق ESXi نمی توان Port Group کارت شبکه ماشین مجازی ( به distributed switch ) را تغییر داد در حالی که در گزینه Ephemeral – no binding این امکان وجود دارد.
نکته : تنظیماتی مثل vLAN و … ( همانند تنظیمات Port Group ) بر روی پورت نیز می توان انجام داد. یعنی دقیقا همان تنظیمات Port Group را می توان در سطح پایین تر و فقط برای یک پورت انجام داد. با توجه به ماهیت Ephemeral – no binding در صورتی که تنظیمات و تغییراتی تنها بر روی یک پورت ایجاد کرده باشید، چون پورت ماشین مجازی در Ephemeral – no binding قابل تغییر است، تنظیمات آن به پورت جدید اختصاص یافته به ارث نمی رسد و این می تواند مشکل ساز باشد.
بهتر است گزینه Ephemeral – no binding انتخاب شود.
Port Allocation : با استفاده از Port Allocation نحوه چیدمان پورت های Port Group تعیین می شود که به دو صورت زیر است :
Elastic : با انتخاب این گزینه باید تعیین شود ( با استفاده از گزینه Number of ports ) که چند پورت برای Port Group تعیین شود. با پر شدن این تعداد پورت ها، بلافاصله یک بلاک دیگه از پورت ها ( مثلا 8 ) به Port Group اضافه می شود.
Fixed : با انتخاب این گزینه به صورت ثابت تعیین می شود که تعداد پورت های یک Port Group چنتا باشد. ( با استفاده از گزینه Number of ports )
VLAN Type : با استفاده از گزینه VLAN می توان یک VLAN خاص را برای Port Group فعال کرد.
Network Resource Pool :

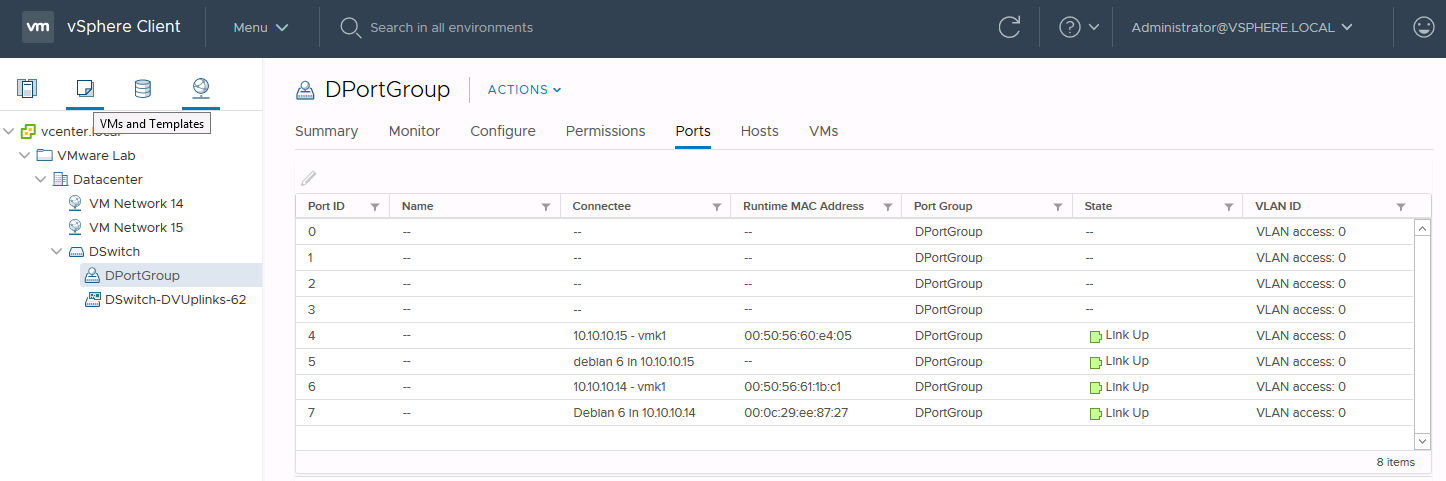

برای مشاهده پورت های Port Group اختصاص داده شده به ماشین مجازی کافیست :
وارد بخش Networking شوید.
distributed switch خودتون رو انتخاب کنید. ( از منوی سمت چپ )
Port Group خودتون رو انتخاب کنید. ( از منوی سمت چپ )
